必读：有源滤波和无源滤波的区别

滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。谐波治理首先要控制好谐波产生的源头，其次我们还要通过增加滤波装置进行谐波的消除。如何正确选择有效的谐波质量方案非常关键。

无源滤波定义

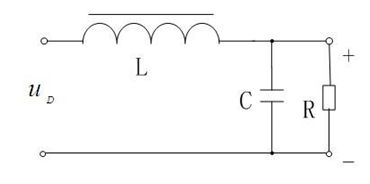

无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。无源滤波器由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道。如图1所示为无源滤波原理图。

必读：有源滤波和无源滤波的区别

无源滤波优缺点

优点：无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低。

缺点：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

无源滤波的应用

由于无源滤波的具有大容量低价位的优点，钢铁行业的滤波都采用无源滤波，目前国内滤波市场（电力谐波治理市场）上主要以无源滤波为主。国际上以ABB、施耐德、西门子为代表，国内以Satons、温州清华电子、山大华天、哈工大、西安赛博、绿波杰能为代表。发展形势以快速反映，谐波治理彻底，综合控制为主。

有源滤波定义

有源滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。之所以称为有源，顾名思义该装置需要提供电源（用以补偿主电路的谐波），其应用可克服LC无源滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功。

三相电路瞬时无功功率理论是APF发展的主要基础理论，APF有并联型和串联型两种，前者用的多；并联有源滤波器主要是治理电流谐波，串联有源滤波器主要是治理电压谐波等引起的问题。有源滤波器同无源滤波器比较，治理效果好，主要可以同时滤除多次及高次谐波，不会引起谐振，但是价位相对高。如图 2所示为有源滤波结构图。

必读：有源滤波和无源滤波的区别

有源滤波优缺点

优点：可动态滤除各次谐波，对系统内的谐波能够完全吸收；不会产生谐振。通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽。

缺点：通带范围受有源器件的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

无源滤波的应用

有源滤波器可广泛应用于工业、商业和机关团体的配电网中，如：电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。根据应用对象不同，LIAN-APF型有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

 通信行业；

 半导体行业；

 汽车制造业；

 直流电机谐波治理；

 医院系统；

 剧场和体育馆。
